하좁 하잡? 공정 위험성평가 HAZOP이 머꼬 ?

### **HAZOP Guidewords란 무엇인가요?**

**HAZOP**(Hazard and Operability Study)은 **위험성과 조업에 대한 연구**로, 공정이나 시스템 내 가능한 위험과 문제점을 체계적으로 분석하기 위해 사용하는 **위험 분석 기법**입니다. 여기서 **Guidewords(가이드워드)**는 위험 요인을 찾기 위한 핵심 도구로 사용됩니다.

쉽게 말하면, **Guidewords는 HAZOP을 수행하는 사람들이 공정이나 시스템에서 잠재적인 문제를 식별하도록 돕는 단어들**입니다. 이 단어들은 공정 변수(예: 유량, 압력, 온도 등)에 비정상적인 상황을 가정하고, 그것이 시스템에 어떤 영향을 미칠지 체계적으로 질문하게끔 만들어줍니다.

### **HAZOP Guidewords의 목적**

가이드워드들은 다음을 돕습니다:
1. **잠재적인 위험요소 찾기**: 예상되는 공정 흐름에서 벗어난 시나리오를 가정.
2. **운영 문제 분석**: 시스템의 성능 저하나 작업 실패 가능성을 평가.
3. **안전 개선 방안 도출**: 위험을 줄이는 설계와 조치 아이디어 생성.



### **주요 HAZOP Guidewords와 의미**

다음은 HAZOP 분석에서 자주 사용되는 대표적인 가이드워드들과 그 의미입니다.

Guideword	뜻	설명
None	없음	어떤 흐름, 기체, 액체 등이 존재하지 않을 경우 발생할 수 있는 문제점
More	과도함	예상치보다 유량, 압력, 온도 등의 공정 변수가 과도할 때 발생할 수 있는 위험.
Less	부족함	예상치보다 유량, 압력, 온도 등이 부족할 때 발생할 수 있는 문제점
As Well As	추가됨	예상치 못한 부가적인 요소가 추가로 존재할 경우(예: 오염물질, 이상 혼합)
Part of	일부만	전체 공정의 일부만 작동하거나, 한 부분만 포함될 때의 위험성
Other than	다름	다른 물질, 성질, 작동 방식 등이 나타날 경우의 위험성
Early	너무 빠름	과정이 예상보다 일찍 진행되었을 때의 문제점
Late	너무 늦음	과정이 예상보다 늦게 진행되었을 때의 문제점
Wrong	잘못됨	미리 예상한 것과 다른 현상, 정보, 제어 등이 발생했을 때
Reverse	거꾸로	흐름의 방향이 반대가 되었을 때(예: 유체가 반대로 흐르는 경우

### **Guidewords의 활용 방법**

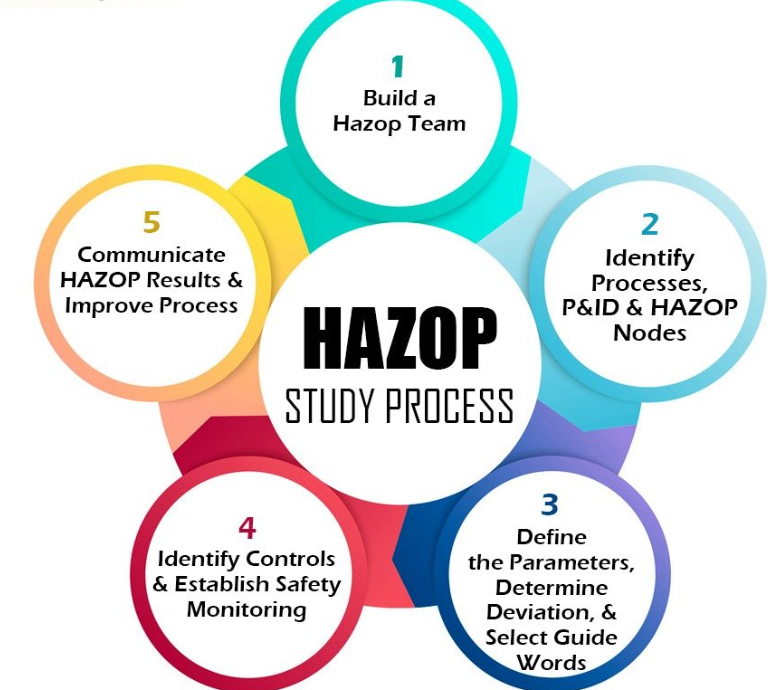

HAZOP 팀은 가이드워드를 사용하여 시스템의 각 공정 단계에서 발생할 수 있는 잠재적 위험을 검토합니다. 이 과정은 다음의 순서로 이루어집니다:

1. **공정 변수 식별**
   - (예: 유량, 압력, 온도, 농도, 속도 등)
2. **Guideword와 변수 조합**
   - 각 공정 변수에 Guideword를 적용하여 '이상 시나리오'를 가정합니다.
     예:
     - '유량' + 'None' → 유량이 없을 경우?
     - '압력' + 'More' → 압력이 과도할 경우?
3. **이상 상황의 원인 파악**
   - 문제가 발생할 가능성이 있는 원인을 확인합니다.
     예: 파이프 막힘, 밸브 고장 등.
4. **결과와 영향 분석**
   - 가상상황이 실제로 발생한다면 공정, 작업자, 환경에 어떤 영향을 줄 것인지 파악.
5. **대응 조치 제안**
   - 식별된 위험 요소를 줄이기 위해 필요한 설계 변경이나 조치 방안을 제안합니다.

### **예시: 실제 HAZOP 분석 사례**

#### **상황**
시스템: 화학 공장의 반응기.
공정 변수: **유량(Flow)**

#### **Guideword 적용**
- **None (없음)**:
  - **질문**: 유량이 전혀 없을 경우 어떤 일이 발생할까?
  - **원인**: 펌프 고장, 파이프 막힘.
  - **영향**: 반응기가 과열될 위험, 반응 불안정 가능성.
  - **대응**: 유량 센서 추가, 예비 펌프 준비.

- **More (과도함)**:
  - **질문**: 유량이 예상보다 많을 경우 어떤 일이 발생할까?
  - **원인**: 밸브 오작동, 제어 시스템 오류.
  - **영향**: 반응기 넘침, 압력 과다로 폭발 위험.
  - **대응**: 밸브 정기 점검, 과압 방지 시스템 설치.

### **HAZOP Guidewords의 장점**

1. **체계적인 접근법**:
   - 가이드워드를 사용하면 모든 가능한 위험 시나리오를 빠뜨리지 않고 검토할 수 있습니다.

2. **효과적인 팀 협업 지원**:
   - HAZOP 분석은 여러 전문가가 함께 모여 토론하며 수행되며, 가이드워드는 논의의 중심을 제공합니다.

3. **성과물 도출**:
   - 문제를 예방하기 위한 구체적인 해결책 제안으로 연결됩니다.

### **HAZOP Guidewords 관련 팁**

- **현실적인 시나리오 가정**:
  모든 Guideword를 모든 단계에 적용한다고 해서 의미 있는 결과가 나오는 것은 아닙니다. 먼저 가장 현실적으로 발생 가능한 시나리오부터 우선적으로 다뤄보세요.

- **숙련된 팀 구성**:
  HAZOP 분석 과정에는 공정 전문가, 엔지니어, 운영 담당자 등 다양한 시각을 가진 팀원이 필요합니다.

- **기록과 추적**:
  분석 과정을 철저히 문서화하면 문제 해결 및 후속 계획 수행이 용이합니다.

### **결론: HAZOP Guidewords는 왜 중요한가?**

HAZOP Guidewords는 시스템 분석을 위한 핵심적인 **도구이자 전략적인 질문 방법**입니다. 이를 통해 미리 잠재적인 위험을 식별하고, 사고를 예방하며 효율성을 높일 수 있죠. 따라서 HAZOP은 단순한 분석 과정이 아니라 **산업 안전의 필수 과정**으로 자리 잡았습니다.
